ভূমিকম্প প্রতিরোধী পাইল: নিরাপদ ভবনের শক্তিশালী ভিত্তি

বাংলাদেশে দেড় দশকের বেশি সময় ধরে Foundation Engineering-এ কাজ করতে গিয়ে একটা বিষয় বারবার লক্ষ্য করেছি। বেশিরভাগ জমির মালিক পাইল দেওয়ার সময় শুধু “কত টাকা লাগবে” এটা জিজ্ঞেস করেন। কিন্তু “পাইলটি ভূমিকম্পে টিকবে কিনা” — এই প্রশ্ন খুব কম মানুষই করেন। অথচ বাংলাদেশ Seismic Zone II ও Zone III-এর মধ্যে পড়ে। সঠিকভাবে ভূমিকম্প প্রতিরোধী পাইল না দিলে একটি ভূমিকম্পেই ভবন ধসে পড়তে পারে।

ভূমিকম্প প্রতিরোধী পাইল কী এবং কেন এটি জরুরি?

ভূমিকম্প প্রতিরোধী পাইল বা Seismic Resistant Pile হলো এমন একটি Deep Foundation System যা শুধু ভবনের উল্লম্ব ভার বহন করে না, বরং ভূমিকম্পের সময় ভূমির আনুভূমিক (lateral) কম্পন শক্তিও সামলাতে পারে। সাধারণ পাইল এবং ভূমিকম্প প্রতিরোধী পাইলের মূল পার্থক্য এখানেই।

বাংলাদেশের ৭০% জমি Soft Soil বা পলিমাটি দিয়ে গঠিত। এই নরম মাটিতে সাধারণ Footing Foundation দিয়ে বিল্ডিং করলে ভূমিকম্পের সময় সহজেই ভেঙে পড়ার আশঙ্কা থাকে। তাই GEO BUILDER সব সময় Seismic Load-এর কথা মাথায় রেখে পাইল ডিজাইন করে।

বাংলাদেশের Seismic Zone এবং পাইল ডিজাইনের সম্পর্ক

বাংলাদেশ কোন Seismic Zone-এ পড়ে?

Bangladesh National Building Code (BNBC) ২০২০ অনুযায়ী বাংলাদেশকে তিনটি Seismic Zone-এ ভাগ করা হয়েছে।

Seismic Zone	এলাকা	ঝুঁকির মাত্রা
Zone I	পশ্চিমাঞ্চল (রাজশাহী, খুলনা)	তুলনামূলক কম
Zone II	মধ্যাঞ্চল (ঢাকা, চট্টগ্রাম)	মাঝারি থেকে বেশি
Zone III	উত্তর-পূর্বাঞ্চল (সিলেট, ময়মনসিংহ)	সর্বোচ্চ ঝুঁকি

ঢাকা Zone II-এ পড়লেও নরম মাটির কারণে ভূমিকম্পের প্রভাব অনেক বেশি অনুভূত হয়। সিলেটের মতো Zone III এলাকায় ভূমিকম্প প্রতিরোধী পাইল একটি প্রয়োজনীয়তা, বিলাসিতা নয়।

ভূমিকম্প প্রতিরোধী পাইলের প্রধান ধরনসমূহ

কোন ধরনের পাইল ভূমিকম্প প্রতিরোধে সবচেয়ে কার্যকর?

বাংলাদেশে প্রচলিত পাইলের মধ্যে নিচের ধরনগুলো Seismic Performance-এর দিক থেকে সবচেয়ে বেশি ব্যবহৃত হয়।

RCC Bored Cast-in-Situ Pile: এটি বাংলাদেশে সবচেয়ে জনপ্রিয় পদ্ধতি। Boring Machine দিয়ে মাটি খুঁড়ে Reinforcement Cage বসিয়ে Concrete ঢালা হয়। Seismic Zone II ও III-এ ৩ তলার বেশি ভবনে এটি আদর্শ। GEO BUILDER প্রতিটি Bored Pile-এ Spiral Stirrup ব্যবহার করে যা Lateral Force সামলাতে বিশেষভাবে কার্যকর।

Precast Driven Pile: এটি কারখানায় তৈরি করে সাইটে Driving করা হয়। Dense Sand বা Gravel স্তর পর্যন্ত পৌঁছানো যায়। প্রি-কাস্ট পাইলের Concrete Quality নিয়ন্ত্রণ সহজ হওয়ায় Seismic Capacity ভালো থাকে।

Micro Pile: সরু ব্যাসের (100–300mm) উচ্চ ক্ষমতার পাইল। পুরনো বিল্ডিং Retrofitting বা সংকীর্ণ জায়গায় ব্যবহারের জন্য আদর্শ।

ভূমিকম্প প্রতিরোধী পাইল ডিজাইনের মূল নীতিসমূহ

Seismic Pile Design-এ কী কী বিষয় মেনে চলতে হয়?

আমার অভিজ্ঞতায় দেখেছি, অনেক ঠিকাদার শুধু Vertical Load ধরে পাইল ডিজাইন করেন। কিন্তু Seismic Design-এ নিচের বিষয়গুলো অবশ্যই মানতে হয়।

Lateral Load Capacity: ভূমিকম্পের সময় Pile-কে Horizontal Force সামলাতে হয়। এর জন্য Pile-এর Diameter, Length এবং Reinforcement ratio একসাথে নির্ধারণ করতে হয়। সাধারণত ৩০০–৪৫০mm Diameter-এর RCC Pile এই কাজে উপযুক্ত।

Confinement Reinforcement: Pile-এর মাথার কাছে (Pile Head) এবং নিচের অংশে Spiral বা Closed Stirrup বেশি দিতে হয়। এটা Seismic Shear এবং Bending Moment শোষণ করে। GEO BUILDER সব Seismic Pile-এ Pile Head থেকে ৩ মিটার পর্যন্ত Spiral Stirrup ব্যবহার করে।

Pile Cap ডিজাইন: Pile Cap যদি দুর্বল হয় তাহলে Pile ভালো হলেও ভূমিকম্পে Pile Cap ভেঙে ফাউন্ডেশন ব্যর্থ হতে পারে। BNBC ২০২০ অনুযায়ী Pile Cap-এ যথেষ্ট Flexural ও Shear Reinforcement দেওয়া আবশ্যক।

Liquefaction Check: নদীর কাছের এলাকা বা Loose Sand-সমৃদ্ধ মাটিতে ভূমিকম্পের সময় Liquefaction হওয়ার ঝুঁকি থাকে। Liquefaction হলে মাটি তরলের মতো আচরণ করে এবং পাইলের Lateral Support শূন্য হয়ে যায়। Soil Test-এ SPT N-value দিয়ে এটি নির্ণয় করা সম্ভব।

ভূমিকম্প প্রতিরোধী পাইলের খরচ ২০২৬

Seismic Pile-এর জন্য অতিরিক্ত কত খরচ লাগে?

অনেকে ভাবেন ভূমিকম্প প্রতিরোধী পাইল মানেই দ্বিগুণ খরচ। আসলে তা নয়। সঠিক Soil Test করে প্রয়োজনীয় Specification নির্ধারণ করলে খরচ নিয়ন্ত্রণে রাখা সম্ভব।

পাইলের ধরন	Diameter	গভীরতা	প্রতি পাইল খরচ (২০২৬)
Standard RCC Bored Pile	250mm	12–15m	৪৫,০০০ – ৬৫,০০০ টাকা
Seismic RCC Bored Pile	300mm	15–18m	৬৫,০০০ – ৯০,০০০ টাকা
Seismic RCC Bored Pile	400mm	18–24m	৯০,০০০ – ১,৪০,০০০ টাকা
Precast Driven Pile	250x250mm	12–18m	৫৫,০০০ – ৮০,০০০ টাকা

উদাহরণ: সিলেটের একটি ৩ কাঠা জমিতে ৬ তলা ভবনের জন্য GEO BUILDER ২০২৫ সালে ৩২টি Seismic Pile দিয়েছিল — 350mm Diameter, 20 মিটার গভীরতা, Spiral Stirrup সহ। মোট পাইলিং খরচ ছিল ৩৬ লক্ষ টাকা। একই কাজ Standard Pile দিয়ে করলে ২৭ লক্ষ লাগতো। মাত্র ৯ লক্ষ বেশিতে ভবনটি পুরোপুরি Seismic-Safe হয়েছে।

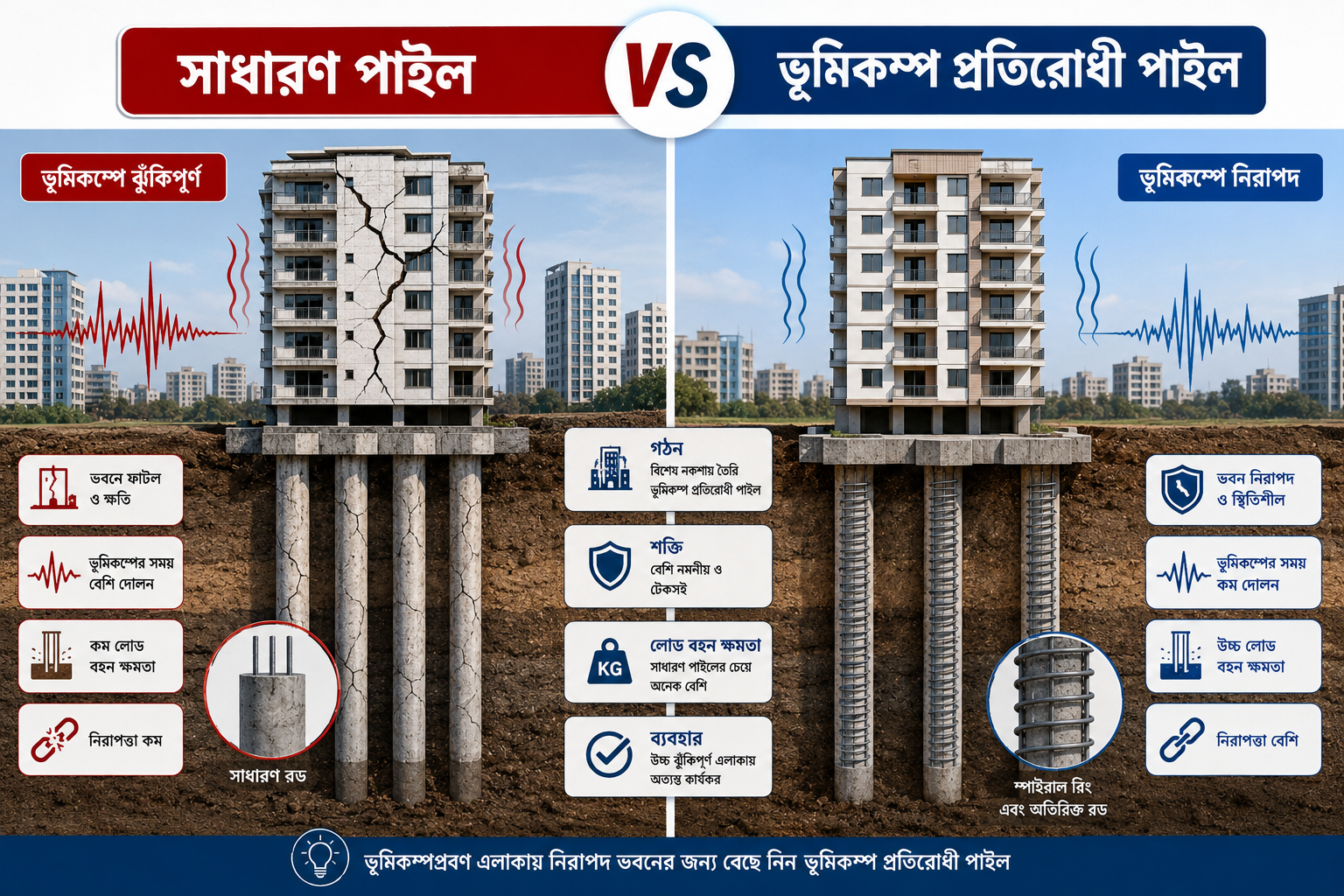

সাধারণ পাইল বনাম ভূমিকম্প প্রতিরোধী পাইল: পার্থক্য কোথায়?

বিষয়	সাধারণ পাইল	ভূমিকম্প প্রতিরোধী পাইল
Load Direction	শুধু Vertical	Vertical + Lateral
Stirrup Type	Standard Tie	Spiral/Closed Stirrup
Pile Head Reinforcement	সাধারণ	অতিরিক্ত Confinement
Pile Cap Design	Basic	Seismic-Resistant
Soil Test	প্রয়োজনীয়	অপরিহার্য (Liquefaction Check সহ)
BNBC Compliance	Partial	সম্পূর্ণ BNBC 2020 অনুযায়ী
দীর্ঘমেয়াদী নিরাপত্তা	সীমিত	উচ্চ



Soil Test ছাড়া ভূমিকম্প প্রতিরোধী পাইল সম্ভব নয়

আমার অভিজ্ঞতায় দেখেছি, বাজেট বাঁচাতে অনেকে Soil Test এড়িয়ে যান। কিন্তু Seismic Pile Design করতে হলে কমপক্ষে নিচের তথ্যগুলো Soil Test থেকে নিতেই হবে।

SPT N-value: মাটির প্রতিটি স্তরের শক্তি পরিমাপ করে। কোন গভীরতায় Hard Stratum পাওয়া যাচ্ছে তা জানা যায়।

Liquefaction Potential Index (LPI): বিশেষত নদীর তীরবর্তী এলাকায় এটি জানা অত্যন্ত জরুরি। LPI বেশি হলে Pile-এর ডিজাইনে বিশেষ সতর্কতা নিতে হয়।

Atterberg Limits ও Grain Size Analysis: মাটির ধরন (Clay, Silt, Sand) বুঝতে সাহায্য করে যা Seismic Response নির্ধারণে কাজে লাগে।

GEO BUILDER প্রতিটি Seismic Pile Project-এর আগে পূর্ণাঙ্গ Geotechnical Investigation করে। এটি শুধু বাড়তি সতর্কতা নয়, BNBC ২০২০ মেনে চলতেও এটি বাধ্যতামূলক।

ভূমিকম্প প্রতিরোধী পাইলে ব্যবহৃত উপকরণ ও মান

Seismic Pile-এ কী কী Material Standard মানতে হয়?

Concrete Grade: Seismic Pile-এ কমপক্ষে M25 Grade Concrete (fck = 25 N/mm²) ব্যবহার করতে হয়। GEO BUILDER সাধারণত M30 ব্যবহার করে।

Steel Grade: ASTM A706 বা BNBC-অনুমোদিত Grade 60 Deformed Bar ব্যবহার করা উচিত। Seismic Zone-এ Low Carbon Steel ভালো Ductility দেয়।

Spiral Stirrup Spacing: Pile Head থেকে প্রথম ৩ মিটারে Spiral Stirrup-এর Spacing সর্বোচ্চ 100mm রাখতে হয়। এর নিচে 150–200mm চলে।

Pile Diameter ও Length: Seismic Zone II-এ ৪ তলা বা তার বেশি ভবনে ন্যূনতম 300mm Diameter এবং 15 মিটার গভীরতার পাইল দেওয়া উচিত।

GEO BUILDER-এর Seismic Pile Service: কী কী পাবেন?

GEO BUILDER বাংলাদেশে Seismic-Safe Piling Service প্রদানে অভিজ্ঞ একটি প্রতিষ্ঠান। আমাদের Seismic Pile Package-এ থাকে:

Geotechnical Investigation: Soil Test থেকে Liquefaction Analysis পর্যন্ত সম্পূর্ণ রিপোর্ট।

Structural Design: BNBC ২০২০ এবং ACI 318 অনুযায়ী পূর্ণাঙ্গ Pile Design।

Pile Installation: Modern Rotary Drilling Rig দিয়ে নির্ভুল Bored Piling।

Quality Control: প্রতিটি Pile-এ PDA Test বা Integrity Test করে Capacity যাচাই।

Post-Construction Report: Pile Log এবং As-Built Drawing সহ সম্পূর্ণ নথিপত্র।

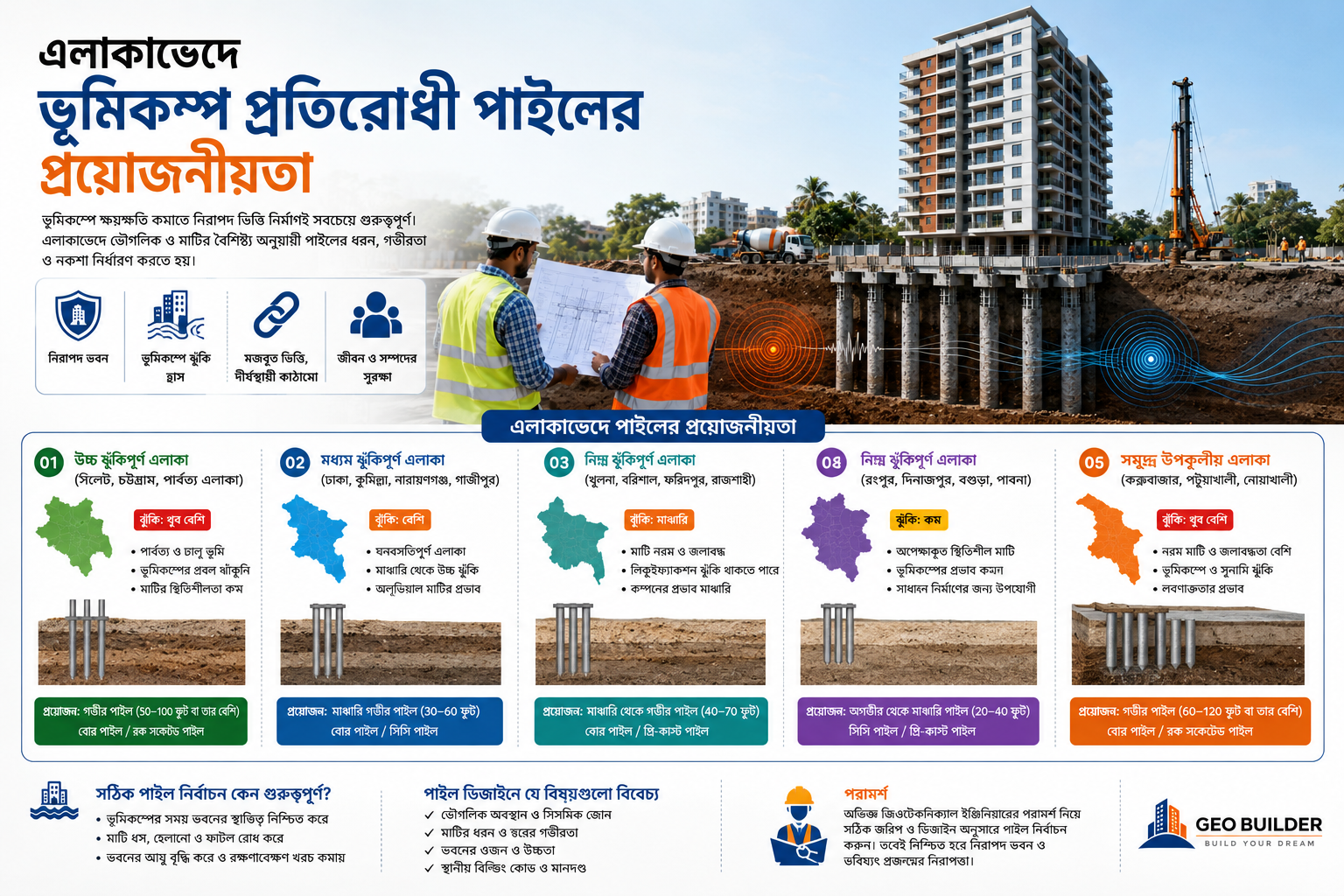

এলাকাভেদে ভূমিকম্প প্রতিরোধী পাইলের প্রয়োজনীয়তা

কোন এলাকায় Seismic Pile সবচেয়ে জরুরি?

সিলেট বিভাগ: Seismic Zone III-এ থাকায় এখানে যেকোনো ৩ তলার বেশি ভবনে Seismic Pile অপরিহার্য। ২০২২ সালের সিলেট ভূমিকম্পে অনেক পাইলবিহীন ভবন মারাত্মক ক্ষতিগ্রস্ত হয়েছিল।

ঢাকা ও চট্টগ্রাম: Seismic Zone II হলেও এখানকার নরম পলিমাটি ভূমিকম্পের কম্পন বহুগুণ বাড়িয়ে দেয়। নদীর কাছাকাছি এলাকায় Liquefaction ঝুঁকিও আছে।

ময়মনসিংহ ও কুমিল্লা: নদী-বিধৌত অঞ্চল হওয়ায় Loose Sand-এর স্তর বেশি। এখানে Seismic Design করতে হলে Liquefaction Check করা বাধ্যতামূলক।

বরিশাল ও খুলনা: Zone I হলেও নরম মাটির কারণে ভবনের Differential Settlement ঠেকাতে Seismic Pile কার্যকর ভূমিকা রাখে।

ভূমিকম্প প্রতিরোধী পাইলের গুণমান পরীক্ষা

Seismic Pile তৈরির পর কীভাবে Quality নিশ্চিত করা হয়?

PDA Test (Pile Dynamic Analysis): High-Strain Dynamic Testing পদ্ধতিতে পাইলে Hammer দিয়ে আঘাত করে Stress Wave Measurement করা হয়। এতে পাইলের Actual Capacity জানা যায়।

Integrity Test (Low Strain Test): Pile-এর ভেতরে কোনো Defect বা Crack আছে কিনা Sonic Method-এ যাচাই করা হয়।

Static Load Test: সরাসরি পাইলে ধীরে ধীরে Load দিয়ে Capacity পরীক্ষা করা হয়। এটি সবচেয়ে নির্ভরযোগ্য পদ্ধতি, তবে সময়সাপেক্ষ।

GEO BUILDER প্রতিটি বড় Project-এ কমপক্ষে ২টি Pile-এ PDA Test করে এবং Report দেয়।

সচরাচর জিজ্ঞাসা (FAQ)

প্রশ্ন ১: ভূমিকম্প প্রতিরোধী পাইল কি শুধু বড় ভবনের জন্য? না। বাংলাদেশের Seismic Zone II ও III তে ২ তলার বেশি যেকোনো ভবনেই Seismic Consideration রাখা উচিত। বিশেষত নরম মাটির এলাকায় ছোট ভবনেও Seismic Pile সুরক্ষা দেয়।

প্রশ্ন ২: Seismic Pile আর সাধারণ RCC Pile কি একই জিনিস? না। সাধারণ RCC Pile শুধু Vertical Load বহন করে ডিজাইন করা হয়। Seismic Pile-এ অতিরিক্ত Lateral Force, Spiral Stirrup এবং Pile Cap Design BNBC ২০২০ অনুযায়ী হয়।

প্রশ্ন ৩: Soil Test না করেও কি Seismic Pile দেওয়া যায়? না। Seismic Pile Design করতে SPT N-value, Liquefaction Potential এবং Soil Profile জানতে হয়। Soil Test ছাড়া সঠিক Seismic Design সম্ভব নয়।

প্রশ্ন ৪: GEO BUILDER-এর Seismic Pile Service কোন এলাকায় পাওয়া যায়? GEO BUILDER বর্তমানে ঢাকা, চট্টগ্রাম, সিলেট, ময়মনসিংহ, কুমিল্লা এবং আশেপাশের এলাকায় Seismic Piling Service দিয়ে থাকে।

প্রশ্ন ৫: Seismic Pile-এ কি বেশি সময় লাগে? সাধারণ পাইলের তুলনায় Seismic Pile-এ ১০–১৫% বেশি সময় লাগতে পারে — মূলত Spiral Stirrup বাঁধা এবং অতিরিক্ত Quality Check-এর কারণে।

প্রশ্ন ৬: Seismic Pile-এ কত সুতা রড ব্যবহার হয়? ৪ তলা ভবনের Seismic Pile-এ সাধারণত Main Bar হিসেবে ৫–৬ সুতা (16–20mm) রড এবং Spiral Stirrup হিসেবে ৩ সুতা (10mm) রড ব্যবহার হয়। তবে Structural Engineer-এর Design চূড়ান্ত।

প্রশ্ন ৭: BNBC ২০২০ অনুযায়ী Seismic Pile কি বাধ্যতামূলক? হ্যাঁ। BNBC ২০২০ অনুযায়ী Seismic Zone II ও III-এ যেকোনো ইমারত নির্মাণে Seismic Load Consideration বাধ্যতামূলক। এটি উপেক্ষা করা আইনত ও নিরাপত্তার দিক থেকে উভয়ই ঝুঁকিপূর্ণ।

প্রশ্ন ৮: Seismic Pile-এর জীবনকাল কত? সঠিকভাবে ডিজাইন ও নির্মিত Seismic Pile ৫০–১০০ বছর পর্যন্ত কার্যকর থাকে। Concrete Grade, Reinforcement Cover এবং নির্মাণ মান এর দীর্ঘমেয়াদী কার্যকারিতা নিশ্চিত করে।

শেষ কথা: ভূমিকম্পের আগে সতর্ক হওয়ার সুযোগ এখনই

ভূমিকম্প আসার আগে প্রস্তুতি নেওয়ার একটাই সুযোগ থাকে। সেটা হলো ভবন নির্মাণের সময়। ভূমিকম্প প্রতিরোধী পাইল শুধু একটি Engineering Solution নয়, এটি আপনার পরিবারের নিরাপত্তার বিনিয়োগ।

আমার পরামর্শ: “আগে Soil Test করুন, BNBC ২০২০ মেনে Seismic Pile ডিজাইন করান এবং Qualified Contractor দিয়ে কাজ করান। এই তিনটি ধাপ মানলে আপনার বাড়ি যেকোনো ভূমিকম্পে টিকে থাকবে।”

GEO BUILDER-এ আছে Soil Test থেকে Seismic Pile Installation পর্যন্ত এক ছাদের নিচে সম্পূর্ণ সমাধান। বিনামূল্যে পরামর্শের জন্য আজই যোগাযোগ করুন।

যোগাযোগ: GEO BUILDER | Adarsha Nagar, Badda, Dhaka | WhatsApp: +8801771187932
